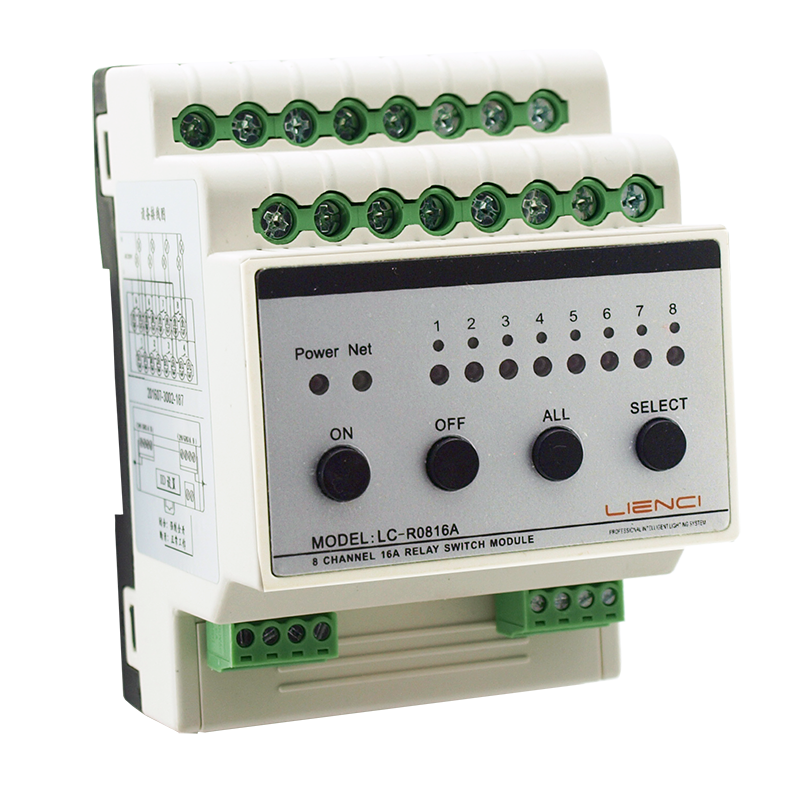

产品描述

8路16A导轨式智能照明开关执行继电器控制模块可应用于酒店、展厅、办公室、别墅智能家居、会展中心、剧院、博物馆、医院、学校、机场、车站等室内及公共区域的智能化照明控制系统，可接快思聪、AMX等中控主机，可实现智能照明控制系统的相关功能。采用欧洲的制作工业技术，采用紧凑的4个P数尺寸导轨式安装结构，与配电箱柜配套专用。

技术简介

智能照明模块又叫做智能照明继电器模块、智能照明开关执行模块、智能照明控制模块等，具体根据客户的习惯而定。智能照明模块可以利用计算机、WIFI、遥控、智能面板、安卓智能终端（手机或触屏）、IOS智能终端（苹果手机或IPAD）、语音音箱等多种手段，来实现对照明设备的智能化控制。智能照明模块是智能照明控制系统组成的最基本的控制单元模块，这款模块提供的是8路的智能照明控制模块，也可以做4路的智能照明模块，如果超出的多回路可以用多个模块叠加而成。

功能特点 FUNCTIONAL FEATURES

1、功能实现描述

n 标准导轨式安装占4个模数位；

n 采用泰科双触点继电器，提供8路16A继电器开关，每回路可独立控制3520W设备开关；

n 可设置各回路的开机初始值；

n 具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；

n 设置两组互锁模式，能控制4组窗帘；

n 设置4互锁模式，能控制两台中央空调的低速、中速和高速档位；

n 执行场景命令后立即向监控中心返回各个回路的实际开关状态；

n 具有本机及远程编程、测试功能；

n 自带应急开关按键，方便调试；

n 自带回路状态指示灯，开关状态一目了然；

n 支持在线刷新程序；

n 采用LC-Net总线通信。

2、技术参数

n 供电电压： DC24V，90mA ；

n 受控回路：8路继电器开关或是4组窗帘；

n 继电器回路开关负载 (阻性)：AC 250V/抗浪涌能力达到170A以上；

n 继电器最大切换电流：16A；

n 继电器机械耐久性：10,000,000次；

n 继电器电耐久性：100,000次；

n 静功率消耗：0.5W ；

n 最大功耗：2.9W；

n 控制端口：2×LC-Net；

n 网络连接设备最大数量：64个；

n 运行温度/湿度:0℃～45℃/ 20%～93% RH；

n 储存温度/湿度:-40℃～+55℃/ 10%～93%RH；

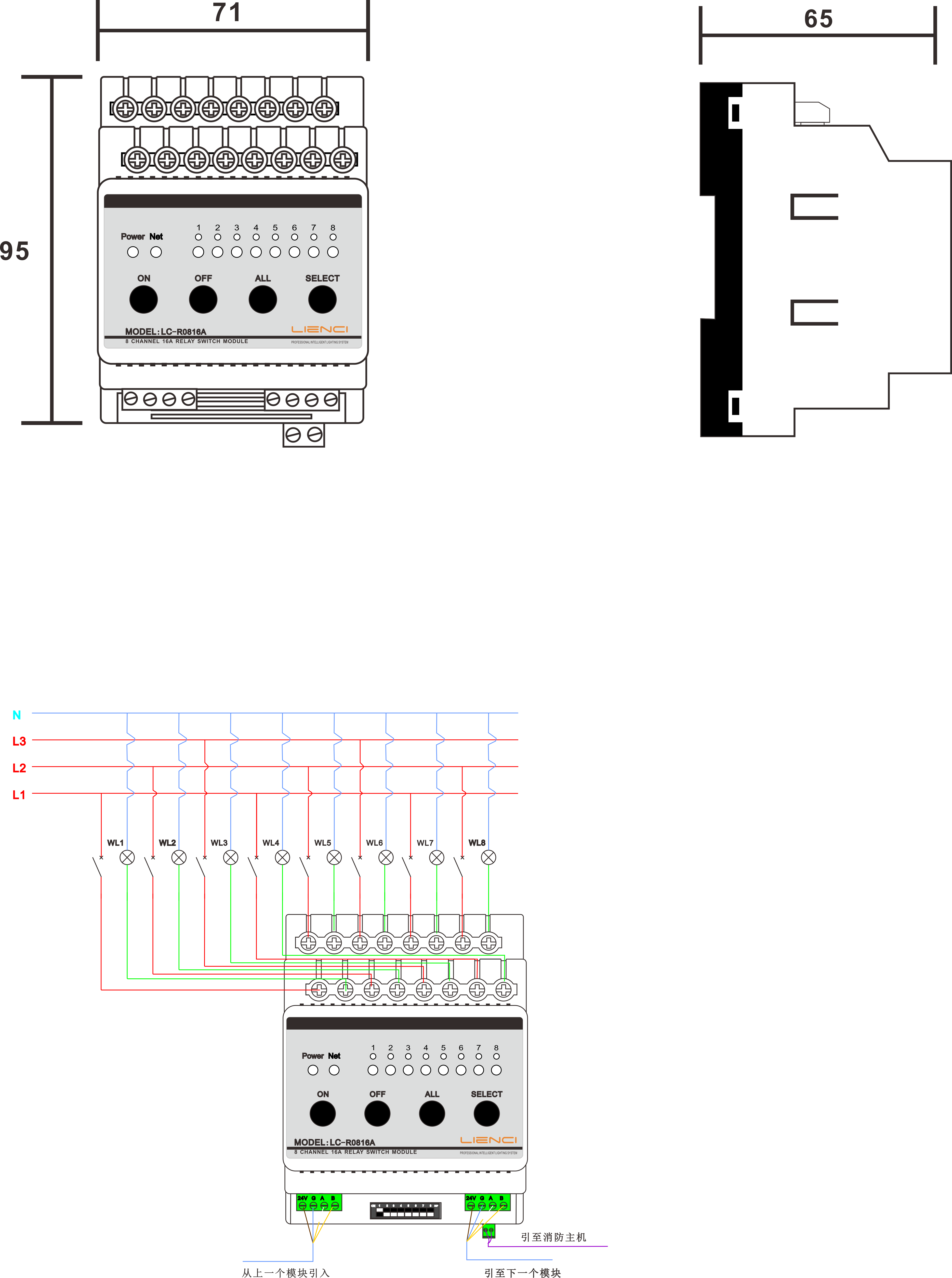

n 外观尺寸：72mm(L)×98mm(W)×68mm(H)；

n 重量：313g/pcs。

3、性能描述
    本产品为导轨式安装，含8路智能继电器每回路可独立控制3520W灯具的开关，带应急按键，LED灯时时指示各个回路开关状态，可设置为互锁控制4组窗帘开合。
