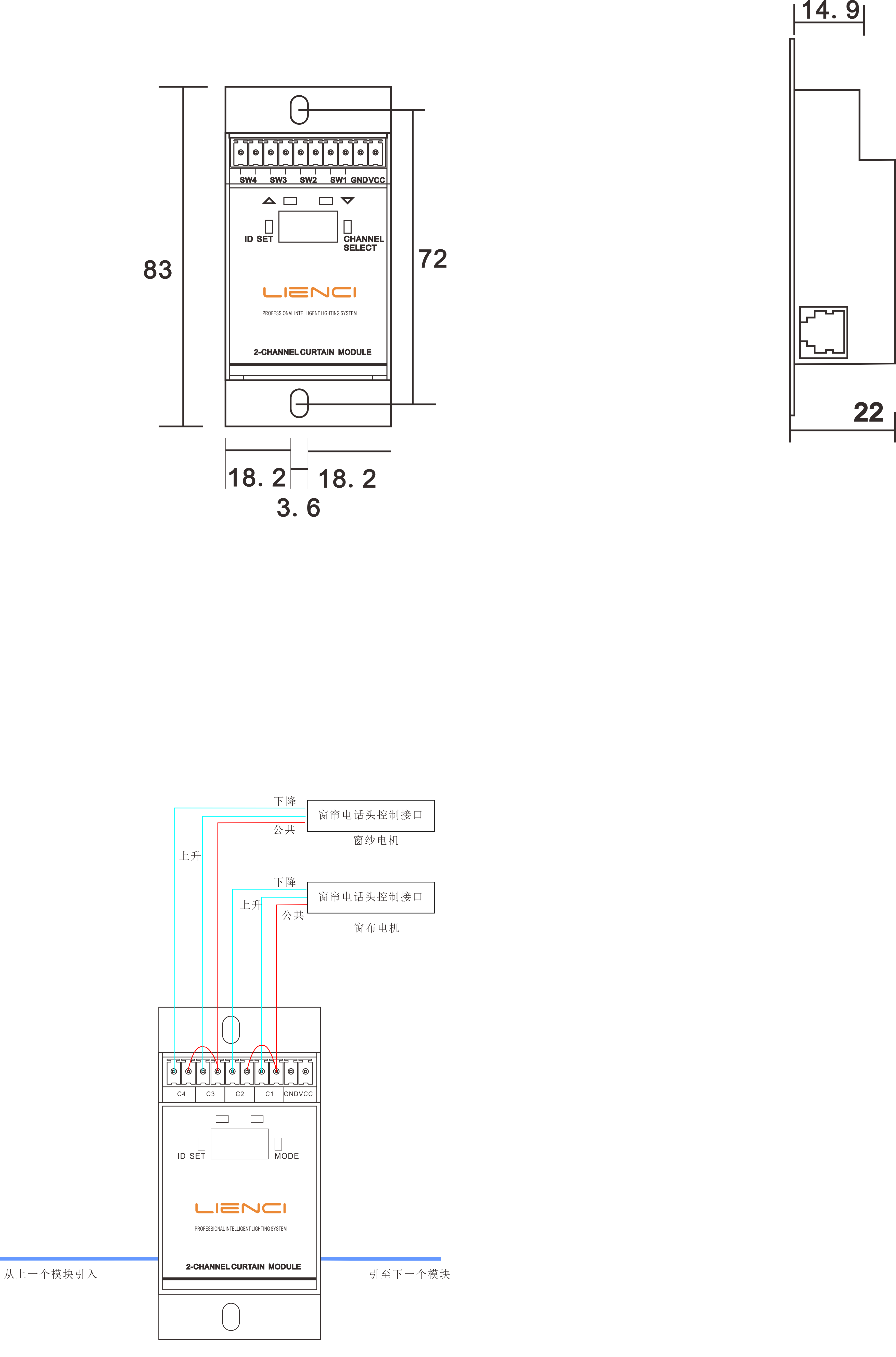

1、2组窗帘控制点接口：

   SW4、SW3、SW2、SW1、GND、VCC；

2  窗帘打开 关闭按键；

3  ID设置按键，短按开关数码管，长按设置ID；

4  数码管，1位窗帘组号，后两位ON、OFF；

5  窗帘组切换键，短按切换第一组与第二组窗帘；

6  总线接口：24V、G、A、B; Rj45接口线序如结构图2，网线级联采用586B打线方法;

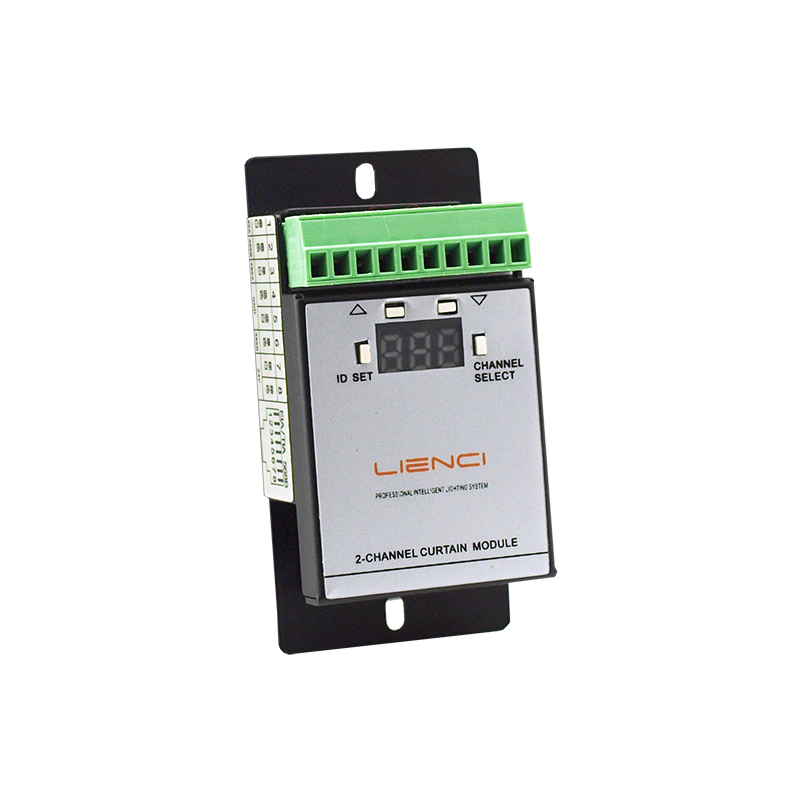

 产品描述

体积小巧可安装在86盒内，控制2组弱电接口窗帘电机，实现窗帘打开、关闭、停止操作；

 性能描述

1，全铝注塑机身，体积小巧，非常适合隐藏式安装；；

2，LED数码管状态指示各个窗帘状态；

3，具有2组独立窗帘控制；

4，自带应急按键；

5，可设置通电后各组窗帘状态；

6，采用LC-Net总线通信；

 技术参数

1，供电输入电压：DC12-24V；

2，设备供电输入：DC 24V 100mA；

3，输出回路：2组窗帘；

5，控制按键：4×轻触是按键；

6，地址：3位数码管、00 - 63 ；

7，安装方式：隐藏安装 ；

8，运行温度/湿度：0℃～45℃/ 20% ～93% RH；

9，储存温度/湿度：-40℃～+55℃/ 10%～93%RH

10，外观尺寸：(L)63mm×(W)42mm×(H)22mm；

11，重量：380g/PCS；
