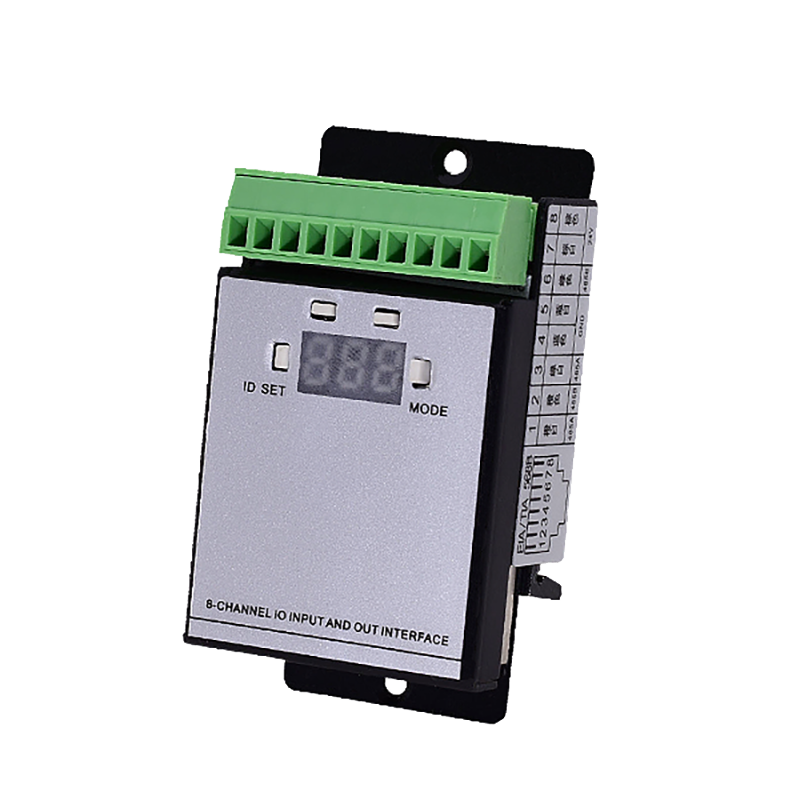

1、功能实现描述

n 提供8路IO输入接口，可接机械按键和门磁、人感等IO输入信号，识别按键短按按下，短按松开或长按，长按松开嵌入总线；

n 用于外接复位面板或IO等传感器；

n 通过自定义代码使输出端口置1（5V）或置0（0V)。

2、技术参数

n 供电电压：DC 12-24V ；

n 干节点输入：8路，凤凰端子；

n TTL输出：8路，凤凰端子；

n ID设置：3位置数码管；

n 通信接口：2× LC-Net，RJ45接头；

n 工作温度/湿度：-0 — 70℃/20% — 93%RH；

n 存储温度/湿度：-40℃ — 55℃/10% — 93%RH；

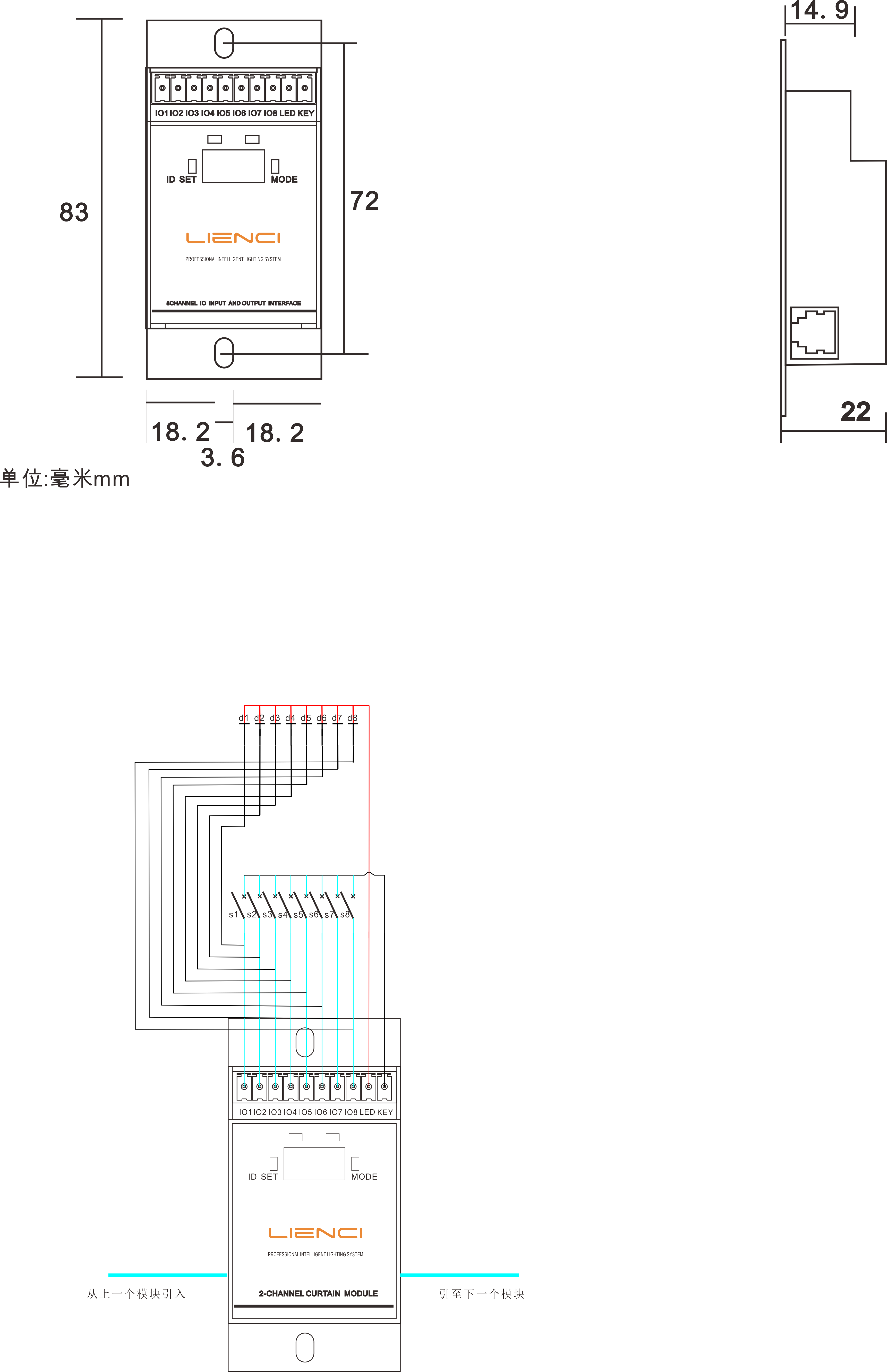

n 外观尺寸：(L)63mm×(W)30mm×(H)12mm。

3、性能描述

n 提供8路TTL电平输出，8路干接点信号输入检测；

n 输入接口可定义短按、短按松开、长按和长按松开方式；

n 输出接口可定义高电平或低电平输出；

n 输入端口为光耦隔离，高压过流保护，具有很强的抗干扰性和可靠性；

n 体积小巧，非常适合86盒内隐藏式安装；

n 可用于机械按键，传感器触发开关的识别；

n LED指示端口状态；

n 采用LC-Net总线通信；

n 8路光电隔离干接点输入，可长距离采集数字信号。
